Устройство системы полива газона
Система орошения предназначена для полноценного полива газона методом дождевания. Благодаря распылителям, увлажнение почвы происходит равномерно, без размытия верхнего плодородного слоя, корни получают достаточное количество влаги, а трава остается свежей и сочной на протяжении всего сезона.

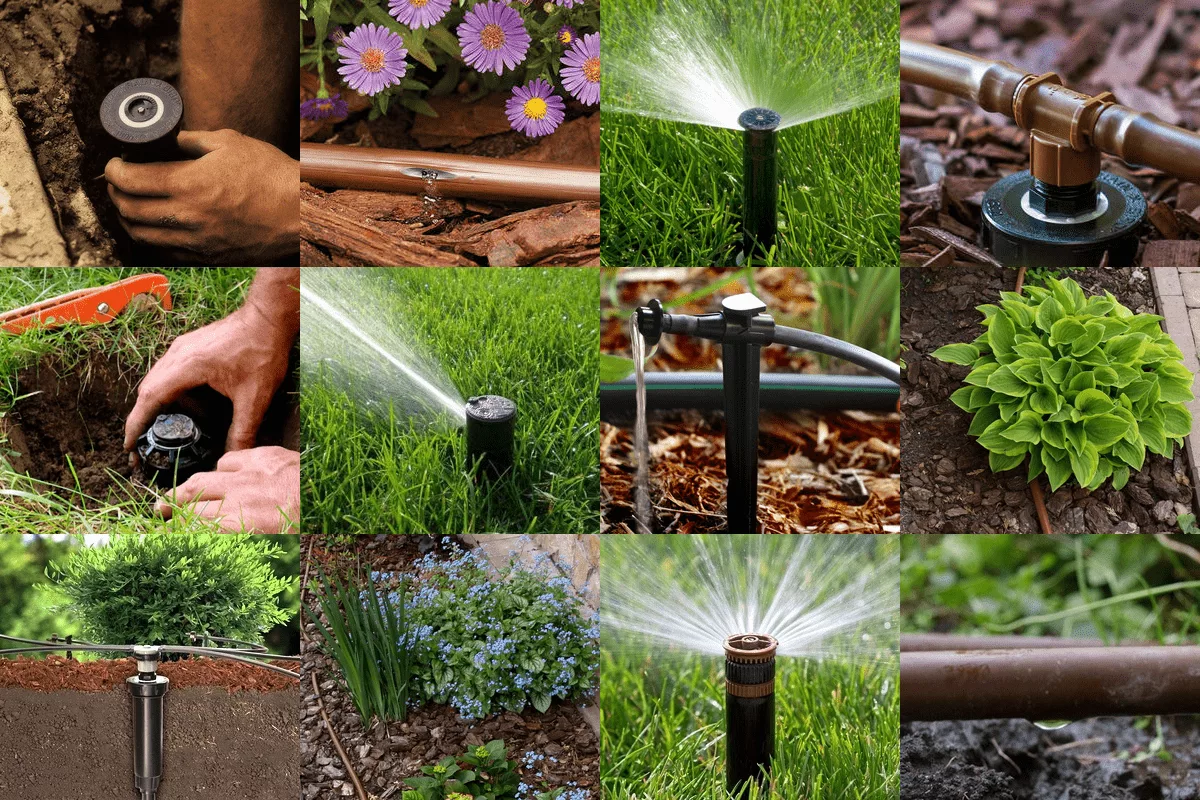

Устройство системы полива газона
Система полива включает в себя следующие узлы:
- дождеватели, распыляющие воду;
- насосная станция, обеспечивающая стабильное давление в системе;
- фильтры тонкой очистки, предназначенные для улавливания посторонних частиц;
- регуляторы давления – их используют при установке дождевателей разного типа, чтобы выровнять напор воды;
- электромагнитные клапаны, включающие и отключающие подачу воды к отдельным группам дождевателей;
- трубы ПНД, соединяющие элементы системы;
- контроллеры, управляющие всей системой по заданной программе.
Дождеватели (спринклеры) представляют собой устройства, разбрызгивающие поступающую по трубам воду в виде мелких капель. В нерабочем состоянии они практически незаметны на поверхности газона. При подаче воды спринклеры выдвигаются вверх.
Дождеватель Hunter PGP
Дождеватели бывают:
- статические, имеющие строго определенное направление и угол распыления;
- роторные, со струей воды, вращающейся за счет внутренней турбины;
- импульсные, в которых струя воды вращается с помощью встроенного храпового механизма.
Дождеватель осциллирующий. Эти устройства предназначены для полива участков прямоугольной формы шириной не более 16 м, а длиной не более 30 м
Статические спринклеры устанавливают в тех местах, где требуется строго очерченный угол распыления (обычно по краям газона, вдоль зданий, ограждений и дорожек). Роторные и импульсные дождеватели имеют определенный радиус распыления, их монтируют в центре газона таким образом, чтобы не оставалось не политых участков.
Виды дождевателей Подземный садовый дождеватель Дождеватель из пластиковой бутылки
Для равномерного полива всей поверхности газона используют дождеватели с разным радиусом распыления. Их подключают через индивидуальные регуляторы давления.
Установка спринклера
Насосную станцию устанавливают у источника воды — водопровода, скважины или колодца. Мощность и пропускную способность насосной станции выбирают, исходя из размеров газона и требуемых объемов полива. Насосную станцию обязательно оснащают фильтром тонкой очистки, чтобы избежать попадания в систему песка, ржавчины и других мелких примесей.
Насосная станция
При большой площади участка, целесообразно разделить дождеватели на отдельные группы, включающиеся по очереди. Так можно уменьшить требуемую мощность насосного оборудования и снизить затраты на приобретение. Включение групп спринклеров в этом случае осуществляется с помощью электромагнитных клапанов, управляемых контроллером.
Электромагнитный клапан, управляемый контроллером
Контроллер и блок управления размещают в удобном месте, подключают к электрической сети и запитывают от него насосную станцию и электромагнитные клапаны. Кабели управления прокладывают скрыто (под землей) в гофрированной металлической трубе.
Контроллер управления системой полива
В качестве трубопроводов используют пластиковые трубы ПНД и соединительные резьбовые фитинги.
Трубы ПНД
Они собираются быстро и без использования сложного оборудования, устойчивы к пониженной температуре, не гниют. Диаметр труб подбирают, исходя из необходимой пропускной способности по результатам расчета.
Монтаж фитингов на трубы ПНД
При укладке труб на небольшой глубине, в промерзающем слое грунта, в конце веток системы обустраивают дренажные колодцы и сливные вентили для осушения системы и ее консервации на зимний период. Доступ к дренажным колодцам должен быть простым и удобным.
Дренажный колодец
К системе можно также подключить приствольный полив для деревьев/кустарников и капельный – для клумб и цветников. Такой полив подсоединяют через редуктор, понижающий напор воды. Чтобы исключить работу системы полива в ненастную погоду, в схему включают датчик дождя — его устанавливают на открытом месте и подключают к контроллеру.
Система полива газона и прикорневого орошения
Разработка схемы полива газонного участка дождевателями
Проектирование автополива газона начинается с разработки технической документации. Этот этап работы выполняется в обязательном порядке, как профессиональными службами, так и при обустройстве полива своими руками.
На газоне или рядом с ним могут находиться деревья и кустарники, иметься небольшие перепады по уровню поверхности. Газоны могут быть оборудованы пешеходными дорожками, местами для отдыха. Поэтому необходимо до начала работ сделать детальный план участка с указанием всех объектов расположенных на территории газона и рядом с ней.
Далее разрабатывается схема установки дождевателей, где показывается радиус их действия (он имеется в технической документации на прибор). Схема орошения дождевателями должна перекрывать всю зону территории газона и не охватывать пешеходные дорожки, зоны отдыха и другие объекты на которых полив не желателен.
После разработки схемы полива определяется общее количество спринклеров и отдельно — по способу подачи воды (роторные, веерные). Каждый разбрызгиватель имеет свой параметр по расходу воды
Важно: суммарный расход всех дождевателей не должен превышать производительность насосной установки
Когда схема размещения дождевателей будет готова: как пример представлено изображение,
можно приступить к размещению трубопроводной системы. Здесь следует соблюдать рекомендации по обустройству на одной ветке однотипных по конструкции видов разбрызгивателей — производительность у них должна быть одинаковая. Минимальное количество поворотов и других разветвлений уменьшит гидравлическое сопротивление системы полива. Окончательно проработанную трубопроводную систему следует изобразить на плане чертежным способом с указанием размеров труб, со всеми фитингами и другой арматурой.
Установку и настройку электронных систем управления включающих контроллер, электромагнитные клапана, систему датчиков и другие электронные элементы, лучше доверить специальным сервисным службам.
Такие услуги могут предоставить не только Москва, Санкт – Петербург, но и другие регионы России имеют соответствующие сервисные службы.
Предварительные расчеты
Какая площадь предназначается для автоматического полива? На участке высаживаются и произрастают различные растения, поэтому возникает резонный вопрос – а все ли они нуждаются в частом орошении? Ведь от этого напрямую зависят общие затраты на сооружение всей системы.
Именно поэтому необходимо составить подробную схему, в масштабе, и выделить зоны, предназначенные для искусственного полива.
- Определяется разница по высотам на отдельных участках трассы.
- Учитываются потери давления в трубопроводе в зависимости от его протяженности.
- Рассчитывается Ду труб по каждой линии полива (если их несколько, и разбрызгиватели устанавливаются разного типа).
Только на основании этих данных выбирается соответствующее оборудование. Но это касается тех дачников, кто только еще думает обустраивать автономную систему подачи воды с помощью насосной станции. Как это сделать, можно прочитать здесь. Поэтому исходим из того, что она у нас всегда есть, и если полностью обеспечивает все наши потребности, то этого будет вполне достаточно и для полива.
Одно из условий качественного орошения – его равномерность. Поэтому все зоны, которые охватываются отдельными дождевателями, должны полностью перекрываться. Такие приспособления (спринклеры) бывают двух типов – статические и роторные.
Первые подходят для небольших участков, протяженностью до 5 м, и их цена начинается от 92 руб/шт. Эти пластиковые изделия работают по принципу фонтана, из которого бьет струя и орошает участок в определенном радиусе.
Вторые способны обработать более габаритные площади, так как имеют больший радиус действия за счет вращения вокруг оси. Стоят они дороже – от 740 руб/шт.
И вот здесь возникает вопрос – как лучше и дешевле сделать автополив? Купить статические дождеватели, но для большого участка их понадобится довольно много + трубы, которые к ним придется подводить. А это не только дополнительные затраты на материалы, но и определенные неудобства (слишком много шлангов на территории вряд ли устроят любого дачника). Поэтому каждый хозяин решает сам, что купить, сообразуясь с обстоятельствами. Как вариант – несколько одних, часть – других. Причем на каждой «нитке» ставятся только однотипные изделия!
Давление в магистрали. Это актуально для дачных участков с централизованным снабжением водой. Хватит ли напора, чтобы обеспечить эффективную работу дождевателей? Возможно, придется дополнительно устанавливать насос, повышающий давление.
Все спринклеры рассеивают жидкость по кругу, в зависимости от радиуса действия. Поэтому их располагают обязательно по угловым точкам выделенного участка, иначе эти места останутся неувлажненными. Кроме этого, каждый из образцов характеризуется радиусом орошения. Но поскольку давление по всей протяженности трубы постепенно понижается, самые последние на линии дождеватели будут обрабатывать участки несколько меньшие. Именно поэтому еще на составленной схеме территории предварительно определяются места расстановки оросителей.
Разновидности автополива и принцип их работы
Установка автоматического полива газона — выгодное решение, которое позволит сохранять необходимый уровень влажности почвы. При этом значительно экономятся силы и время хозяев, которым не обязательно отрываться от дел и стремиться на свой участок, чтобы увлажнить его в засушливый период. Минусом автополива является его относительно высокая стоимость, однако она вполне компенсируется в дальнейшем, когда станет понятно, что воды расходится намного меньше (на 40–50%), чем при обычном поливе.
Спринклерный
Спринклерный полив — способ орошения, имитирующий дождь, поэтому его ещё называют дождеванием. Принцип работы заключается в том, что вода под давлением поступает в трубы, а оттуда, сквозь специальные насадки — спринклеры, выпрыскивается мелкими каплями на газон. Основным преимуществом работы такой системы является то, что дождевание понижает температуру почвы и увеличивает уровень влажности воздуха, т. е. создаёт наиболее благоприятный микроклимат для растений.
Одновременно с водой можно вносить жидкие удобрения.
Для орошения лужаек и газонов можно установить выдвижной спринклерный ороситель Pop-Up. Это особое устройство: когда в поливе нет надобности, рабочие сопла прячутся в почве, а когда идёт подача воды, они, словно грибы, вырастают над поверхностью. Большой плюс системы в том, что при отсутствии полива газон выглядит опрятно, так как дождеватели остаются скрытыми от глаз.
Капельный
Капельная система имеет много общего со спринклерной. Она также предполагает наличие на участке насосной станции, проводника воды с насадками. Отличие в том, что вместо труб чаще используется гибкий шланг, который размещают над поверхностью почвы. В нём имеются отверстия, в которые вставляют насадки, подающие капли воды непосредственно в прикорневую область растений. Также применяют и подземную технологию, когда шланг углубляют в грунт, при этом отверстия защищают агроволокном.
Особенность такой системы заключается в том, что влага не испаряется, а полностью идёт в землю, тщательно пропитывая её. При этом нет опасности, что капли воды попадут на листья и вызовут ожоги. Кроме того, для полива требуется небольшое давление, поэтому увлажнять газон можно даже в том случае, если напор централизованно подаваемой воды слабый.
Нередко владельцы капельной системы автополива устанавливают на участке резервуар, откуда происходит подача воды. В таком случае жидкость успевает отстояться и нагреться, уравниваясь в градусах с температурой воздуха. Таким образом растения не будут испытывать термического шока. Недостаток системы — засорение капельниц, но его можно избежать, если установить фильтр тонкой очистки и не забывать чистить его картридж.
Ответ на вопрос о том, сколько воды должно расходоваться за один подход, зависит от типа грунта и местности, где расположен газон. Если почва характеризуется тяжёлой структурой, поливают меньше, так как глинистый грунт хорошо удерживает влагу. На песчаниках при одном поливе нужно расходовать 10–20 л воды на 1 м² (в зависимости от того, насколько сухая погода) — так грунт пропитывается влагой примерно на 20 см в глубину, чего вполне достаточно для травяного ковра. Газоны, расположенные в тени, поливают реже.
Для участка небольшой площади зачастую устанавливают именно такую систему. Да и сделать её самостоятельно намного проще, особенно, если приобрести специальные рулонные ленты с эмиттерами — капельницами, встроенными в шланг на определённом расстоянии друг от друга. Если у вас нет возможности купить такое приспособление, можно использовать и простой шланг.
Система полива для дачи своими руками
Когда план автополива на даче своими руками готов, вам необходимо перенести его на участок. Для реализации задачи понадобятся такие материалы и инструменты:
- емкость большого объема (минимум 200 л) ‒ нужна, если нет водопровода;
- запорная арматура (краны, минимум 2 шт.), фильтры;
- трубы – жесткие (для магистральных трубопроводов) и мягкие (для капельного орошения);
- тройники;
- капельные форсунки или капельный рукав;
- дождеватели;
- контроллер;
- насос;
- шланги, клапаны, датчики осадков;
- инструменты: лопата (совковая и штыковая), рулетка, угольник, разводной ключ, отвертка, плоскогубцы, шуруповерт, разводной ключ.
Эти приспособления нужны для сложных инженерных работ. Основные этапы выглядят так (в зависимости от типа поливочной системы они видоизменяются):
- Выкапывание траншей под магистрали. Глубина – 40-60 см.
- Укладка труб, соединение их фитингами.
- Установка дождевателей (для дождевой поливочной системы);
- Подведение периферийных магистралей к основной.
- Крепление основной магистрали к патрубку наноса накопительного бака.
- Закапывание труб.
Система капельного полива своими руками
Вашему вниманию представлена простая схема из пластиковых бутылок. Капельный автополив на даче можно обустроить так:
- Возьмите много пластиковых бутылок емкостью 1,5-2 л. Для влаголюбивых растений потребуется тара большего объема.
- Гвоздем проделайте в стенках несколько отверстий на расстоянии 3 см от дна.
- Закопайте бутылки дном вниз между зелеными насаждениями на глубине 10-15 см.
- По мере необходимости доливайте воду через горлышко.
Как сделать капельный полив своими руками более высокого уровня? Вам, как минимум, будут нужны минимальные инженерные знания и навыки работы с инструментами. Если вы можете рассчитать рабочее давление, выкопать траншеи, проложить трубы под правильным углом наклона, соединить их, установить таймер, фильтры и т.д., то есть смысл браться за работу. В обратном случае лучше пригласить мастеров.
Дождевая система автополива на даче
Монтаж такой поливалки не особо сложный в реализации. Этапы работы:
- Поливной шланг замените разветвленной сетью трубопроводов, которая будет охватывать весь огород, приусадебный участок или теплицу.
- В конце каждого тупикового трубопровода установите распылители. Разные модели можно отыскать в хозяйственных отделах.
- Замените стандартный кран, который вам необходим для включения воды, автоматическим клапаном. Оборудуйте устройство таймером включения.
Внутрипочвенная система полива для дачи
- Выкопайте траншеи глубиной 20-30 см. Расстояние между ними – 40-90 см.
- В траншеи укладывайте пористые полиэтиленовые трубы, через которые будет сочиться вода.
- Под трубы укладывайте ленты. Они не дают воде уходить вглубь.
- Чтобы поливочная система работала автоматически, установите электромагнитный клапан/дренажный клапан/датчики осадков.
Проектирование и эскиз системы полива
Для начала проектирования необходим точный план участка с указанием размеров и расположенных на нем объектов. На плане нужно указать дорожки, зоны отдыха, строения, которые не должны попадать в область полива. При совмещенном автоматическом орошении, необходимо обозначить крупные деревья, кусты и цветники, к которым подводят прикорневой полив.
План участка
Составление проекта можно разделить на этапы.
Шаг 1. Зоны полива. Если газон разделен дорожками или площадкой для отдыха, общую площадь необходимо разбить на отдельные участки. Струи воды при орошении не должны пересекать их (участков) границ.
Зоны полива
Шаг 2. Пропускная способность и диаметр труб. На этом этапе необходимо определить максимальную и оптимальную пропускную способность всех веток трубопровода. Для начала выясняют диаметр подающей трубы в месте подключения к водопроводу и насосной станции. Для определения пропускной способности можно воспользоваться таблицей 1.
Таблица 1. Пропускная способность ПНД труб в зависимости от их диаметра.
| Наружный диаметр трубы, мм | Расход воды, л/мин. | Расход воды м3/час |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3,0 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Если газон разбит на участки, разветвление делают по коллекторной схеме – это обеспечит равное давление на всех ветках трубопровода. Диаметр магистральной трубы до коллектора должен быть не больше диаметра подающей трубы, диаметр ответвлений – менее магистральной.
Шаг 3. Выбор количества спринклеров. Для начала необходимо определить место установки статических спринклеров с ограниченным углом полива. Их устанавливают по углам газона и вдоль дорожек и объектов, направляя контур распыления на газон. Отмечать на плане зону полива удобно с помощью циркуля.
Расположение спринклеров
Затем распределяют по центру участка спринклеры с радиальным поливом, статические или вращающиеся. Зону полива каждого дождевателя очерчивают циркулем на плане. При этом можно использовать спринклеры с разным радиусом полива.
Шаг 4. Выбор спринклеров. По эскизу подбирают подходящие спринклеры, учитывая радиус и угол полива, диаметр резьбы. При этом следует учитывать погрешность в 10-15% и выбирать спринклеры с запасом.
Выбор спринклеров по их характеристикам
Шаг 5. Место установки ЭМ-клапанов и контроллеров. На каждую отдельно включаемую ветку полива необходимо установить отдельный электромагнитный клапан. По возможности их устанавливают в одном месте, это обеспечивает удобство обслуживания. Контроллеры управления располагают в защищенном месте, но в то же время следует позаботиться об удобном доступе для управления и программирования.
Отмечают положение ЭМ-клапанов и контроллеров на плане. 1. Контроллер у входа в дом. 2. Блок электромагнитных клапанов. 3. Насосная станция.
Шаг 6. Расположение трубопроводов. На плане отмечают линии прокладки труб, выбирая минимальную протяженность и количество поворотов. Разветвления по возможности группируют. Диаметр труб согласуют с диаметром резьбы спринклеров. Отмечают трубы и необходимые фитинги на плане.
Расположение трубопроводов
Шаг 7. Выбор производительности насосного оборудования. Устанавливая насосную станцию, нужно согласовать ее производительность с расходом воды для полива. Определяют суммарный расход воды всех одновременно работающих спринклеров, учитывают возможные потери, которые могут достигать 20%, и подбирают насосную станцию.
Шаг 8. Дренажные колодцы. Их устанавливают в нижних точках участка. Выводят в колодцы одно или несколько ответвлений трубопровода. Расположение дренажных колодцев нужно выбирать так, чтобы они не бросались в глаза, но были удобными в обслуживании. На рисунке положение колодцев обозначено синим.
Дренажные колодцы
Шаг 8. Вспомогательное оборудование. Подбирают по параметрам трубопровода фильтры и запорную арматуру, отмечают на плане место их установки. Также проектируют установку датчиков дождя и влажности почвы.
Система полива с датчиком дождя
Для удобства чтения чертежа зоны полива можно выделить разным цветом, а также указать обозначения элементов условными знаками.
Пример плана участка в масштабе
В чем предназначение каждого из элементов
Насосная станция. Эта установка предназначена для увеличения давления, чтобы можно было обеспечить водой всю систему. Необходимость в этом приборе обусловлена тем, что далеко не всегда центральное водоснабжение обеспечивает достаточные показатели давления. Выбор такого аппарата необходимо осуществляется только исходя из расчетов потребления воды системой орошения.
Фильтры. Чаще всего, на загородных участках для полива газонов используют воду, добытую прямо здесь же, из скважины. Если поливать газон водой из скважины без очистки, дождеватели очень быстро забьются и перестанут работать, именно поэтому, использование фильтров тонкой очистки, это обязательное условие при монтаже системы полива.
Трубы. Они применяются для передачи воды от источника — насосной станции, к “пункту раздачи” — дождевателям. При монтаже системы полива применяются трубы с различными сечениями, у насосной станции, для большего забора более широкие, а у дождевателей — узкие. Можно применять трубы из любых материалов, но работать удобнее с пластмассовыми.
Контролеры. Они предназначены для мониторинга ситуации, контроля потребления, состояния, а также мониторинга открытия закрытия клапанов.
Регуляторы давления. Эти устройства применяются для распределения давления по всей системе. Они необходимы если при монтаже используются разные поливные головки. Дело в том, что все дождеватели имеют разное рабочее давление, и для обеспечения правильной работы системы, необходимо подстраивать его под каждый участок системы.
Например, хорошо его применять если площадь полива огромная, а насосная станция не очень мощная и на всю территорию ее не хватает.
Таким образом, можно обеспечить полив всей территории в несколько этапов. С помощью контролеров вы задаете время открытия и закрытия тех или иных клапанов.
Дождеватели — это устройства предназначенные для непосредственной подачи воды на участок. В момент полива они выдвигаются из грунта на 15-20 см, после окончания подачи воды скрываются назад.
Есть 2 вида подобных устройств — роторные и статические. Роторные — поливают водой весь участок вокруг себя на определенный радиус, статические — не вращаются поэтому подача осуществляется только на узко определенную область.
Нормы полива
Погодные датчики присутствуют у полностью автоматизированных систем. Они производят полив, в соответствии с показаниями датчиков. В программируемых системах устанавливают продолжительность и время полива отдельного участка. При этом учитывают следующие нормы:
- от 12 до 15 л воды требуется на каждый квадратный метр газона;
- на 20 см необходимо увлажнять почву во время полива;
- не реже одного раза в три дня следует поливать газон при условии, что стоит ясная погода.
Система полива газона на участке значительно экономит время, которое требуется для ухода за участком. Современные комплексы управления обеспечивают включение и отключение оборудования, в соответствии с внешними условиями. Вот почему своевременный полив даже в жаркую погоду обеспечивается без задержек по срокам. С такой системой газон долгое время радует яркой густой травой и аккуратным внешним видом.
